模具架特點分類及規格
模具架介紹
模具架是一種用用于放置各類塑膠模具、五金模具的置物架。
模具架特征
1、安全牢靠附加保險設備；
2、操作簡練選用軸承組合，滑動平衡并附獨立吊模設備
3、節約場所，占地面積積為1.8平方米，可存放幾十套中小型模具；
?
4、結構簡略，由多種組合部件拼裝而成，便于拆開、運送和拼裝；
5、抽屜式模具架每格每層承重800-1000KG；
6、節約空間，每格可放多套模具，便當模具保養處理和尋覓；
7、模架抽板承載后輕松抽送，上下距離隨意調整，協同備有的滑車和手動葫蘆可輕松、便當?shù)慕Y(jié)束存取作業；
8、模具架選用可拆移式結構，悉數配件可恣意組合，上下距離，拆裝簡練；
9、可隨意調整，萬能百搭可單個運用也可隨意駁接，設備便當；
10、每層最高承受重量可達800kgs/1800kgs；結構科學、合理，按要求拼裝成型后健旺牢靠，安全性高。
模具貨架分類
1. 模具架分為：a.規范型；b.帶天車型；c.重型；d.全開式；e.滑板式；f.伸收式. 2. 可根據客戶要求非標訂做。

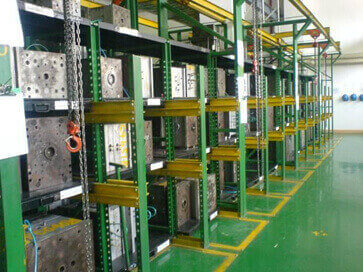

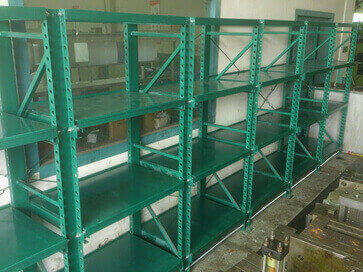

規范型抽屜式模具架產品特性
三格四層規范抽屜式模具架；規范；高H2000*深D615*長L3100MM 每格長888
1、每塊抽屜板可承重800-1000KG
2、天車(行車)承重800-1000KG
3、抽屜板可拉出65%
4、安全牢靠附加保險設備
5、操作簡練選用軸承組合，滑動平衡并附獨立吊模設備
6、節約場所，占地面積積為1.8平方米，可存放幾十套中小型模具
7、結構簡略，由多種組合部件拼裝而成，便于拆開、運送和拼裝
規范型抽屜式模具架技術參數
1、立柱選用10#槽鋼，立柱斜杠為25*25方通
2、抽屜板支架選用50*50角鐵，抽屜面板選用2MM鋼板
3、滑槽為4MM鋼板折彎而成
4、軸承為6403#
5、噴漆
6、色彩客戶自定
中型全開式模具架
1、每塊板承重1000-3000KG
2、抽屜拉出95%
3、三格四層規范；H2400*W1100*L3400MM
重型抽屜式模具架
每格每層承載2-3噸規范：高度H2100*W1205*L1100 長度 無極限
1、重型抽屜式模具架規范可以按照客戶要求訂做。
2、重型抽屜式模具架產品特征同上
3、技術參數：立柱選用10#槽鋼，立柱斜杠為25*25方通
4、抽屜板支架選用40*80扁通，抽屜面板選用2.5MM鋼板
5、滑槽為6MM鋼板折彎而成
6、軸承為6404#
7、色彩客戶自定
模具架規范參數
規范：L3100*D600*H2000mm(3格*4層=12抽板) 無限長
承重：800-1000kg/每抽屜板，整體承重可抵達9.6-12t
資料：立柱選用10#槽鋼；拉桿采為40*40方通；抽板底架選用50*50角鐵；面板為厚2.5mm鋼板；滑槽選用4mm鋼板折槽；軸承選用進口6404型
拉出：抽屜板可拉出65%
色彩：環保綠(默許)
備注：規范承重型模具架長度不是只能做到3100mm，只是一般做成3格(L3100mm)為一組模具架，實踐運用中可以做到恣意長度，這個進程勿需加多人工、資料或是工藝，只是簡略的把做好的立柱一個接一個的擺放連接起來即可。
規范型抽屜式模具架產品特性：
三格四層規范抽屜式模具架；規范；高H2000*深D615*長L3100MM 每格長888
1、每塊抽屜板可承重800-1000KG
2、天車(行車)承重800-1000KG
3、抽屜板可拉出55%
4、安全牢靠附加保險設備
5、操作簡練選用軸承組合，滑動平衡并附獨立吊模設備
6、節約場所，占地面積積為1.8平方米，可存放幾十套中小型模具
7、結構簡略，由多種組合部件拼裝而成，便于拆開、運送和拼裝
規范型抽屜式模具架技術參數：
1、立柱選用10#槽鋼，立柱斜杠為25*25方通
2、抽屜板支架選用50*50角鐵，抽屜面板選用2MM鋼板
3、滑槽為4MM鋼板折彎而成
4、軸承為6403#
5、噴漆
6、色彩客戶自定
中型全開式模具架
1、每塊板承重1000-3000KG
2、抽屜拉出95%
3、三格四層規范；H2400*W1100*L3400MM
重型抽屜式模具架每格每層承載2-3噸規范：高度H2100*W1205*L1100 長度 無極限
1、重型抽屜式模具架規范可以按照客戶要求訂做。
2、重型抽屜式模具架產品特征同上
3、技術參數：立柱選用10#槽鋼，立柱斜杠為25*25方通
4、抽屜板支架選用40*80扁通，抽屜面板選用2.5MM鋼板
5、滑槽為6MM鋼板折彎而成
6、軸承為6404#
7、色彩客戶自定
