懸臂式貨架簡介

懸臂式貨架是貨架中重要的一種。懸臂式貨架適用于存放長物料、環型物料、板材、管材及不規則貨物。懸臂可以是單面或雙面，懸臂式貨架具有結構穩定，載重能力好、空間利用率高等特點。懸臂式貨架立柱多采用H型鋼或冷軋型鋼，懸臂采用方管、冷軋型鋼或H型鋼，懸臂與立柱間采用插接式或螺栓連接式，底座與立柱間采用螺栓連接式，底座采用冷軋型鋼或H型鋼。

懸臂式貨架用途

懸臂式貨架適用于存放長物料、環型物料、板材、管材及不規則貨物。懸臂式貨架立柱多采用H型鋼或冷軋型鋼，懸臂采用方管、冷軋型鋼或H型鋼，懸臂與立柱間采用插接式或螺栓連接式，底座與立柱間采用螺栓連接式，底座采用冷軋型鋼或H型鋼。貨物存取由叉車、行車或人工進行。貨架高度通常在2.5米以?xún)?nèi)(如由叉車存取貨則可高達6米)，懸臂長度在1.5米以?xún)?nèi)，每臂載重通常在1000KG以?xún)?nèi)。此類貨架多用于機械制造行業和建材超市等。加了擱板后，特別適合空間小，高度低的庫房，管理方便，視野寬闊，與普通擱板式貨架相比，利用率更高；根據承載能力可分為輕量型、中量型、重量型三種。對于存放笨重,零散或其它特殊的產品,懸臂式貨架是理想的解決方案. 懸臂式貨架有單臂和雙臂之分,高效存儲木料、管材、長條物等類似產品.懸臂式貨架是在傳統式貨架支柱上裝設外懸臂而成，是一種長形物專用的貨架。

懸臂式貨架優點

懸臂可以是單面或雙面，懸臂式貨架具有結構穩定，載重能力好、空間利用率高等特點。貨物存取由叉車、行車或人工進行。懸臂式貨架的高度通常在2.0米以?xún)?nèi)(如由叉車存取貨則可高達6米)，懸臂長度在1.5米以?xún)?nèi)，每臂載重通常在800KG以?xún)?nèi)。

懸臂式貨架規格

立柱規格 立柱高度 懸臂長度
100×50 1500 300
2000 400
2500 500
3000 600
200×60 3500 700
4000 800
300×90 4500 900
5000 1000
表面處理 噴塑

懸臂式貨架結構特點

1、懸臂式貨架有單臂和雙臂之分，高效存儲木料、管材、長條物等類似產品。懸臂式貨架可由單個立柱片單元配以懸臂通過水平拉桿、斜拉桿等連續組成多個單元系統。
2、懸臂式貨架在質量、安全性和管理方面是行之有效的存儲系統。立柱片由立柱和底座構成，立柱由兩片特殊設計的C型鋼對焊而成，這種結構充分利用材料的抗載容量，有著承載大、造價低的特點。
3、立柱預制雙排孔，孔的節距為100mm，懸臂通過板銷與立柱連接，可以以100mm為節距上下調節。

懸臂架參數表（參考）

產品規格 立柱規格 立柱高度 懸臂規格 懸臂長度 單臂荷重
(mm) (mm) (mm) (mm) (kg)
輕型懸臂架 50*100*2.0 ≤1800 40*60*1.5 ≤700 ≤150
60*120*2.0 ≤2000 40*80*1.5 ≤1000 ≤250
50*100*1.5 ≤300
中型懸臂架 70*140*2.0 ≤2500 50*100*2.0 ≤1100 ≤350
50*120*1.5 ≤400
50*120*2.0 ≤450
80*180*2.0 ≤3000 50*140*1.5 ≤1200 ≤500
50*140*2.0 ≤600
重型懸臂架100*200*2.5 ≤3500 100*100*2.0 ≤1300 ≤1000
60*160*2.0 ≤1500

懸臂式貨架特點

1、只適用于長條狀或長卷狀貨品存放。
2、需配合叉距較寬之搬運設備，如叉距較大的側面式叉車。
3、貨架高度受限，一般在6m以下。
4、空間利用率低，約35%—50%。
5、儲物型態：長條狀物和長卷狀物。

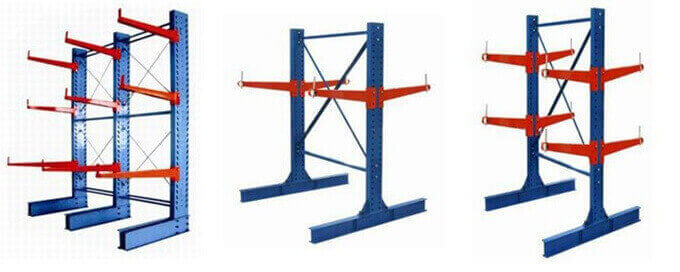

懸臂式貨架圖片
